外轉子永磁同步輪轂電機

以質量求生存，以信譽求發展，以服務贏市場

瀏覽次數：5396次

所屬分類：輪轂電機系列

電機功率10kw--50kw可按用戶技術要求定制

發布日期：2022-06-28 17:43:59

咨詢熱線：0379-64327397 我要詢價

產品詳情參數指標 維護保養 成功案例試驗視頻

永磁同步輪轂電機多用于新能源車輛電驅動系統,是合能工程師潛心研發的一款為純電動汽車提高續航里程的產品,能大幅增加車廂可利用空間,以其小型化,效率高,高轉矩密度等優勢得到了眾多車企的認可.

一． 技術指標

電機類型	外轉子永磁同步	額定電壓	380VAC
額定電流	90A	峰值電流	185A
額定功率	20KW	峰值功率	40KW
額定轉速	200rpm	峰值轉速	500rpm
額定轉矩	955Nm	峰值轉矩	1910 Nm

二． 結構參數

定子外徑	368	定子內徑	260
轉子外徑	400	轉子內徑	370
磁鋼厚度	5.0	極弧系數	0.85
槽數	48	極數	56
鐵芯長度	200	磁極型式	表貼式
繞組形式	分?jǐn)?shù)槽集中	鐵芯材料	50W270
節距	1	并聯路數	1
匝數	4	并繞股數	50
接法	Y	線規	0.63

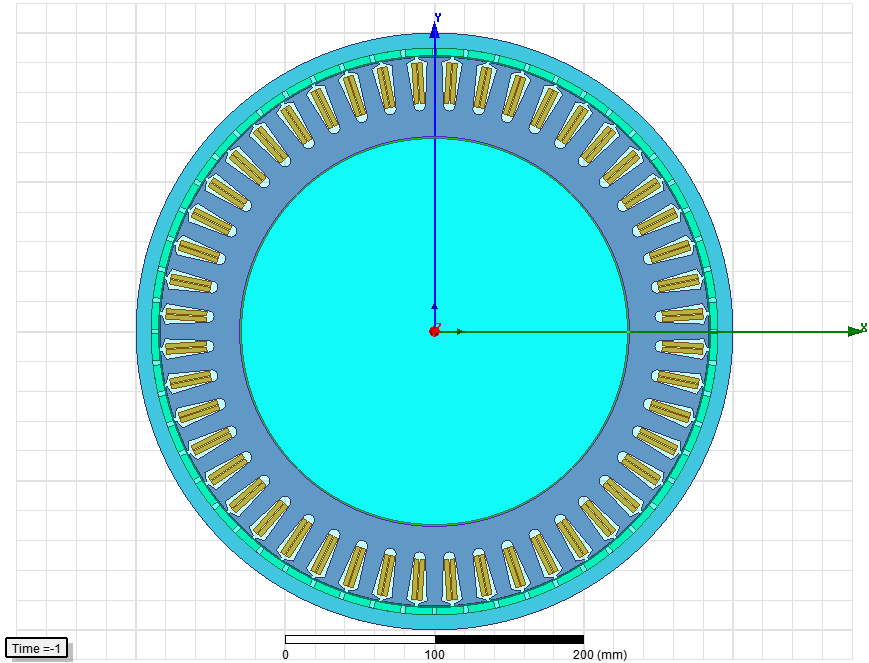

三、仿真模型

一． 技術指標

電機類型	外轉子永磁同步	額定電壓	380VAC
額定電流	90A	峰值電流	185A
額定功率	20KW	峰值功率	40KW
額定轉速	200rpm	峰值轉速	500rpm
額定轉矩	955Nm	峰值轉矩	1910 Nm

二． 結構參數

定子外徑	368	定子內徑	260
轉子外徑	400	轉子內徑	370
磁鋼厚度	5.0	極弧系數	0.85
槽數	48	極數	56
鐵芯長度	200	磁極型式	表貼式
繞組形式	分?jǐn)?shù)槽集中	鐵芯材料	50W270
節距	1	并聯路數	1
匝數	4	并繞股數	50
接法	Y	線規	0.63

為確保系統正常、穩定、可靠運行，在1年保修期內，供方可免費派服務工程師到項目現場對設備進行一次維護保養，了解設備使用情況，聽取用戶對產品的完善改進意見，對軟件的改進現場完成，對關鍵部位進行保養，確保設備正常運行。
